XU216-512-TQ128-C10

XU216-512-TQ128-C10是XMOS发布的XCORE-200系列控制芯片

参数

系列 XCORE-200
核心数 16
RAM 512KB
温度等级 工业级
运算能力 2000 MIPS
丝印 U11690C20
托盘 90pcs
包装 900pcs

特性

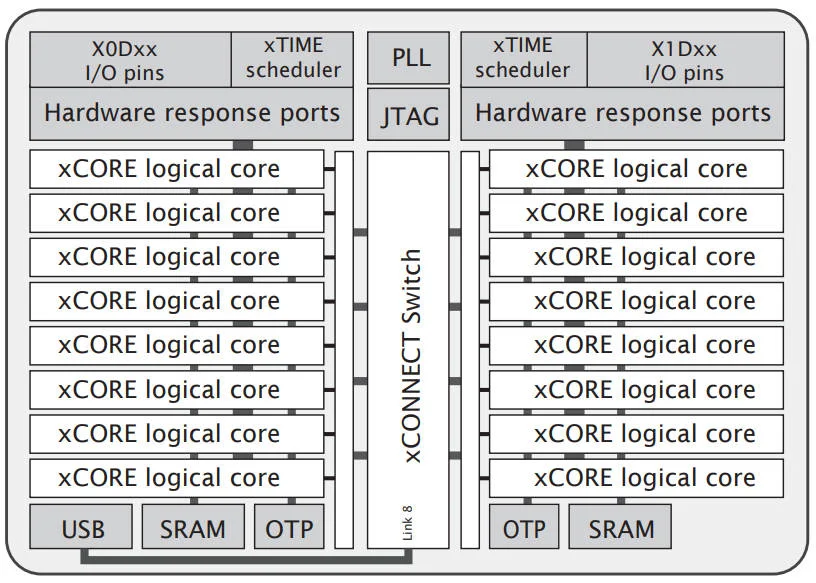

XCORE-200特性

xCORE-200系列是一个全面的32位多核微控制器系列,将xCORE架构的低延迟和时间确定性带入主流嵌入式应用。与传统的微控制器不同。xCORE多核微控制器同时执行多个实时任务,并使用高速网络在任务之间进行通信。因为xCORE多核微控制器是完全确定的,你可以编写软件来实现传统上需要专用硬件(FPGA)的功能。

  • Tiles:设备由一个或多个xCORE Tiles组成。每个Tile包含5到8个32位xCOREs,具有高度集成的I/O和片上存储器。

  • 逻辑核:每个逻辑核可以执行一些任务,如计算代码、DSP代码、控制软件(包括逻辑决策和执行状态机)或处理I/O的软件。

  • xTIME scheduler:xTIME scheduler在硬件上执行类似于RTOS的功能。它为内核中的事件提供服务并使其同步,所以不需要中断处理程序。xTIME调度器在硬件资源产生的事件上触发核,如I/O引脚、通信通道和定时器。一旦被触发,一个核就会独立运行,并与其他核同时运行,直到它暂停,然后等待更多的事件。

  • 通道和通道端:在逻辑核上运行的任务使用两个通道端之间形成的通道进行通信。数据可以在分配给通信任务的通道端之间同步或异步地传递。

  • xCONNECT Switch 和 Links:在Tiles之间,通道通信是通过xCONNECT链接的高性能网络实现的,并通过硬件xCONNECT交换机路由。

  • 端口:I/O引脚通过硬件响应端口连接到处理器核心。端口逻辑可以驱动其引脚的高电平和低电平,或者它可以对其引脚上的值进行采样,也可以选择等待一个特定的条件。

  • 时钟块: xCORE设备包括一组可编程的时钟块,可以用来控制端口的执行速度。

  • 存储器:每个xCORE芯片都集成了一个用于指令和数据的SRAM库,以及一个一次性可编程(OTP)存储器块,可用于配置系统范围内的安全功能。

  • PLL:PLL用于在低速外部振荡器的作用下创建一个高速处理器时钟。

  • USB PHY:提供高速和全速、设备、主机和在途功能。数据通过数字节点上的端口进行通信。提供一个库来实现USB设备功能。

  • JTAG:JTAG模块可用于加载程序、边界扫描测试、在线源级调试和OTP存储器编程。

XU216-512-TQ128 特性

  • 具有先进的多核RISC架构的多核微控制器
    • 具有2个xCORE Tiles,共包含16个实时逻辑核
    • 核心共享高达1000 MIPS运算能力
      • 在双发模式下高达2000MIPS
    • 每个逻辑核心都具有:
      • 保证吞吐量在Tile的总MIPS的1/5和1/8之间
      • 16x32位的专用寄存器
    • 167条高密度的16/32位指令
      • 所有指令均为单时钟周期执行(除法除外)
      • 32x32→64位MAC指令,用于DSP、算术和用户可定义的加密功能
  • USB PHY,完全符合USB 2.0规范
  • 可编程I/O

    • 81个通用I/O引脚,可配置为输入或输出
      • 多达25个1bit端口,12个4bit端口,8个8bit端口,4个16bit端口
      • 4个xCONNECT links
    • 相对于外部时钟,端口采样率高达60 MHz
    • 64个通道终端(每瓦32个),用于与片上或片下的其他内核通信
  • 内存

    • 512KB内部单周期SRAM(每个Tile最大256KB),用于代码和数据存储
    • 16KB的内部OTP(每个Tile最大8KB),用于应用启动代码
  • 硬件资源
    • 12个时钟块(每个Tile6个)
    • 20个定时器(每个Tile10个)
    • 8个锁(每个Tile4个)
  • 用于片上调试的JTAG模块
  • 安全特性
    • 编程锁使调试失效,防止回读存储器内容
    • AES引导程序确保外部闪存中的IP的保密性
  • 环境温度范围
    • 商业认证:0 °C 至 70 °C
    • 工业认证:-40 °C 至 85 °C
  • 速度等级
    • 20: 1000 MIPS
  • 电源消耗
    • 570mA(典型值)。
  • 封装
    • 128-pin TQFP封装,脚位间距0.4毫米

应用场景

XU208-128-QF48-C10是XMOS发布的XCORE-200系列的芯片,65nm的工艺制程,木瓜电子推荐使用XMOS该芯片应用到如下设备:

Hi-Res | USB Audio 方案

XMOS HiFi声卡产品形态

XMOS USB Audio 方案实现USB外置声卡UAC2.0协议异步传输高清码率音频,实现高达768KHz PCM 和DSD 512音频解码,解决电脑/手机终端设备无法内置高清音频解码声卡的痛点,满足HiFi音频消费者的高保真无损播放设备的需求

  • USB Audio: UAC2.0
  • Control: DFU/HID
  • 操作系统: Windows/Android/Linux/IOS
  • 音频指标:
    • 采样率:768KHz/DSD 512/DOP 256
    • 位深:32 bit/24 bit/16 bit
    • MQA:Render
  • 接口:
    • S/PDIF: 192KHz/24bit output
    • DSD/I2S

直播/录音声卡方案

product

由于现有的类如电脑和手机的终端设备无法实现更加高清的录音,也没有办法能够同时接入钢琴/吉他,多路高清麦克风,和监听耳机,难以满足音乐爱好者对演唱表演的要求。而使用USB Audio设备进行通过USB进行扩展专业录音声卡将是最优的现在。USB Audio方案能够实现USB UAC2.0协议异步传输,保证了多通道,高码率的(类如10通道192KH)音频传输带宽。并且能够支持MIDI接口,多路模拟麦克风,带监听耳机输出,同时使用混音算法(Mixer)能够融合人声和音乐声音。

  • USB Audio: UAC2.0
  • Control: DFU/HID
  • 操作系统: Windows/Android/Linux/IOS
  • 音频指标:
    • 采样率:44.1KHz~192KHz 2in2out/4in4out
    • 位深:32 bit/24 bit/16 bit
    • Mixer
  • 接口:
    • MIDI IN/OUT
