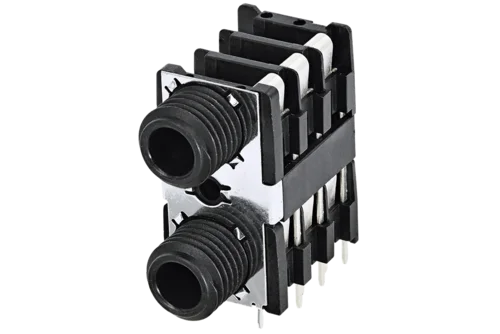

NSJ12HF-1
立体声双插口，全螺纹轴端参数
| 连接类型 | 插座 |
| 公母头 | 母 |
| 固定方向 | 水平PCB安装 |
| 包装数量 | 100 pcs |
| 运行温度 | -25 °C to +70 °C |
特性
NSJ12HF-1详细参数参考 Neutrik 原厂官网
特点
- 立体声双细插口，PCB面板安装，带开关触点
- 根据EIA RS -453标准可与所有A标准插头配套使用
- 高密度纸板包装，两个插口仅有一个焊垫，并只有1 RU的大小
电气特性
| Electrical | |
|---|---|
| 触点电阻 | < 15 mΩ (顶端) and < 10 mΩ (底部) |
| 触点电阻 | < 15 mΩ (顶端) and < 10 mΩ |
| 绝缘强度 | 1 kVdc |
| 绝缘电阻 | ≥ 1 GΩ @ 500 V dc |
| 单个触点额定电流 | 3 A |
| 单个触点额定电流 | 0,50 A @ 50 V (开关触点) |
| 开关触点 | 2 x 3 |
机械特性
| Mechanical | |
|---|---|
| 插入力 | < 30 N |
| 拔出力 | > 10 N |
| 使用寿命 | > 10000 次插拔 |
| 面板厚度 | < 3 mm |
| 接线 | 水平PCB安装 |
| 锁紧装置 | 保持弹簧 |
| 安装方向 | 后置安装 |
| 底座形状 | 11.45 mm |
材料特性
| Material | |
|---|---|
| 螺帽 / 螺母 / 垫圈 | PA 6.6 15% GR |
| 触点电镀 | 2 µm Ag |
| 触点 | 青铜 (CuSn6) |
| 外壳 | 聚酰胺 (PA 6.6 30 % GR) UL 94 V0 |
| 环形螺母 | 环形螺母 |
环境报告
| Environmental | |
|---|---|
| 可焊性 | 符合 IEC 60068-2-20 |
| 运行温度 | -25 °C to +70 °C |
应用场景
NSJ12HF-1 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频、视频设备
- 高端麦克风设备
