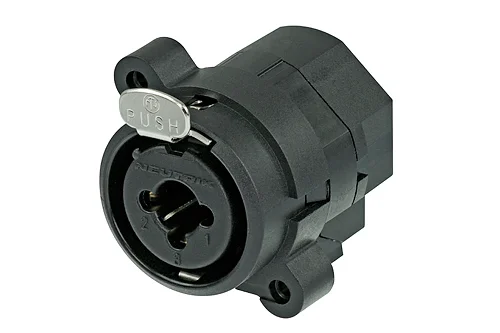

NCJ10FI-H

组合的3芯母头以及立体声6.35mm开关插座，水平安装面板

参数

连接类型 Combo
公母头 母
芯数 3
包装数量 100 pcs
可燃性认证 UL 94 V-0
运行温度 -30 °C to +80 °C

应用场景

NCJ10FI-H 是Neutrik高性价比 Combo I 系列母头端子木瓜电子推荐使用该端子应用到如下设备：

  • HiFi 播放设备
  • 音频测试仪
  • 专业音频设备
  • 高端麦克风设备

支持与购买

样品购买

NCJ10FI-H芯片小量样品购买

名称 功能描述 状态 购买
NCJ10FI-H XLR/Combo 母头，3芯 activity 淘宝商城

特性

NCJ10FI-H详细参数参考Neutrik原厂官网

特点

  • 组合的XLR以及立体声6.35mm开关插座，接地触点
  • 同一个外壳， 平衡或线性信号输入
  • 一个外壳里包含两个连接器，从而节省机架空间
  • 非常低的导体电容，适合于数字音频应用

电气特性

Electrical
接触电阻 < 10 mΩ (XLR)
接触电阻 < 20 mΩ (插座和开关触点)
绝缘强度 1,5 kVdc
绝缘电阻 > 10 GΩ (初始)
单个触点额定电流 7,5 A (XLR)
单个触点额定电流 7,5 A (插座)
额定电压 < 50 V
开关触点 3

机械特性

Mechanical
插入力 ≤ 25 N
拔出力 ≤ 25 N
使用寿命 > 1000 次插拔
面板厚度 最大 7 mm 0.27"
安装方向 后置安装

材料特性

Material
触点电镀 2 µm Ni 之上镀的 0.2 µm Au 硬合金
触点 青铜 (CuSn6)
内芯 PA66
锁材质 钢 Ck67

环境报告

Environmental
可燃性 UL 94 V-0
运行温度 -30 °C to +80 °C
