NC7MXX

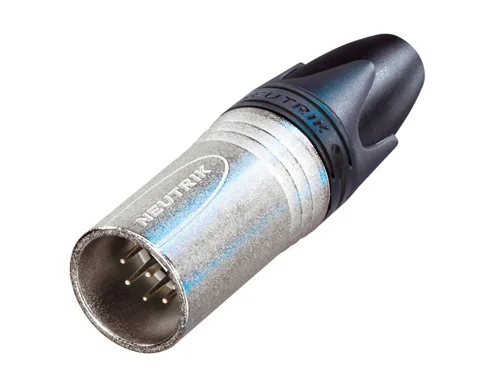

7芯电缆连接器，公，镀镍外壳，镀银触点参数
| 连接类型 | 电缆连接器 |
| 公母头 | 公 |
| 芯数 | 7 |
| 可燃性认证 | UL 94 HB |
| 包装数量 | 100 pcs |
| 运行温度 | -30 °C to +80 °C |
应用场景
NC7MXX 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
特性
NC7MXX详细参数参考 Neutrik 原厂官网
特点
- 公连接器带改进的无缝锁槽，精密制造的外壳增强耐用性
- 尾套带聚氨酯密封套，更大限度防止电缆受弯曲压影响
- 光滑并符合人体工程学的设计 – 有价值，便于操作
- 外壳内部带螺纹，有效防止任何损坏
- 改良的卡盘式夹线套，提供更大的抗拉力，使组装更加快捷便利
- 彩色环与尾套用于编码和识别
- 坚固的锌压铸外壳，寿命长，可靠性高
电气特性
| Electrical | |
|---|---|
| 触点间电容 | ≤ 9 pF |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 5 A |
| 额定电压 | < 50 V |
机械特性
| Mechanical | |
|---|---|
| 电缆外径 | 3.5 - 8.0 mm |
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 电线尺寸 | 最大 1.0 mm² |
| 安装方向 | 最大 18 AWG |
| 接线 | 焊接触点 |
| 锁紧装置 | 闩式锁 |
材料特性
| Material | |
|---|---|
| 尾套 | 聚氨酯 |
| 触点电镀 | 2 µm Ni 之上镀的 2 µm Ag |
| 触点 | 黄铜 (CuZn39Pb3) |
| 内芯 | 聚酰胺 (PA 6.6 30 % GR) |
| 锁材质 | 锌压铸 (ZnAl4Cu1) |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 镍 |
| 夹线套 | 聚缩醛 (POM) |
环境报告
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
