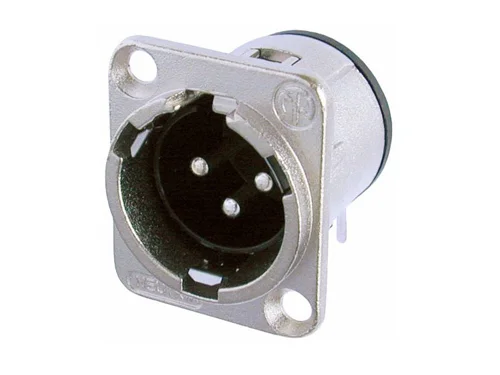

NC3MD-H
3芯公头XLR插座，水平PCB安装面板参数
| 连接类型 | XLR |
| 公母头 | 公 |
| 芯数 | 3 |
| 固定方向 | 水平PCB安装 |
| 可燃性认证 | UL 94 V-0 |
| 包装数量 | 100 pcs |
| 运行温度 | -30 °C to +80 °C |
特性
NC3MD-H详细参数参考Neutrik原厂官网
特点
- D型金属外壳
- 3个屏蔽触点保证最佳的射频屏蔽
- 内芯可从连接器的后端移出并且通过内置闩锁回位—实现其同外壳组装前的PCB板测试和装配
- 前端或后端面板安装
电气特性
| Electrical | |
|---|---|
| 接触电阻 | ≤ 5 mΩ |
| 绝缘强度 | 1,5 kVdc |
| 绝缘电阻 | > 10 GΩ (初始) |
| 单个触点额定电流 | 6 A |
| 额定电压 | < 50 V |
机械特性
| Mechanical | |
|---|---|
| 插入力 | ≤ 20 N |
| 拔出力 | ≤ 20 N |
| 使用寿命 | > 1000 次插拔 |
| 接线 | 水平PCB安装 |
| 锁紧装置 | 闩式锁 |
| 安装方向 | 后置安装 |
| 底座形状 | D |
材料特性
| Material | |
|---|---|
| 触点 | 黄铜 (CuZn35Pb2) |
| 内芯 | PA66 |
| 锁材质 | 钢 Ck67 |
| 外壳 | 锌压铸 (ZnAl4Cu1) |
| 外壳电镀 | 镍 |
环境报告
| Environmental | |
|---|---|
| 可燃性 | UL 94 V-0 |
| 可焊性 | 符合 IEC 68-2-20 |
| 运行温度 | -30 °C to +80 °C |
应用场景
NC3MD-H 是Neutrik高性价比 D 系列公头端子木瓜电子推荐使用该端子应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
