RCJ9FI
组合3芯母座XLR以及1/4"立体声的开关插座Params
| 运行温度 | -20°C 至 +70°C |
| 连接类型 | XLR/Jacks Combo |
| 公母头 | 母 |
| 芯数 | 3 |
| 可燃性认证 | UL 94 HB |
| 包装数量 | 100 pcs |
Application
RCJ9FI 是 Rean 高性价比 Combo I 系列插座，木瓜电子推荐使用该插座应用到如下设备：
- HiFi 播放设备
- 音频测试仪
- 专业音频设备
- 高端麦克风设备
Features
RCJ9FI详细参数参考 Rean 原厂官网
特点
- 组合了3芯XLR和635mm插头的插座-节省面板空间
- 符合行业标准的PCB设计
- 提供全开关设计产品
- 产品配备闩式锁或弹簧锁
电气特性
| Electrical | |
|---|---|
| 接触电阻 | ≤10mΩ |
| 绝缘强度 | 1500 V dc |
| 绝缘电阻 | ≥10GΩ(初始) |
| 单个触点额定电流 | 7.5 A |
| 额定电压 | 50 V ac |
机械特性
| Mechanical | |
|---|---|
| 插入力 | ≤ 25 N |
| 拔出力 | ≤ 25 N |
| 使用寿命 | > 1500 次插拔 |
| 面板厚度 | 最大 3 mm (0.12") |
| 安装方向 | 后置安装 |
材料特性
| Material | |
|---|---|
| 触点 | 青铜 (CuSn6) |
| 触点电镀 | 选择性镀镍/锡/金 |
| 内芯 | PA6+30% GF |
| 外壳 | PA6+30% GF |
| 锁材质 | CK 65Mn 钢 |
support
订购信息
| 型号 | 描述 |
|---|---|
| RCJ9FI-H | 水平PCB触点, 闩式锁 |
| RCJ9FI-H-0 | 水平PCB触点, 弹簧卡扣 |
| RCJ9FI-V | 垂直PCB触点, 闩式锁 |
| RCJ9FI-V-0 | 垂直PCB触点, 弹簧卡扣 |
样品购买
RCJ9FI 芯片小量样品购买
| 名称 | 功能描述 | 状态 | 购买 |
|---|---|---|---|
| RCJ9FI | XLR/Jacks Combo 母头，3芯 | activity | 淘宝链接 |
RCJ9FI-H
RCJ9FI-H-0

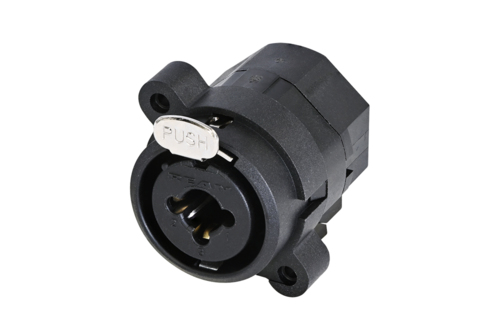

RCJ9FI-V
RCJ9FI-V-0
