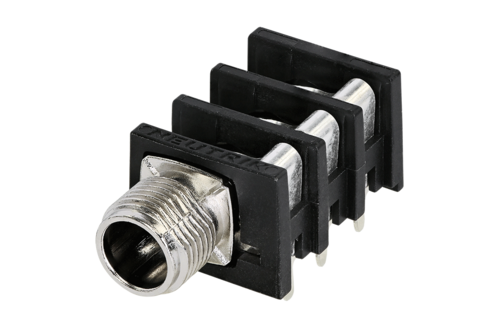

NRJ6HM-1

1/4"立体声插口，金属轴端，带高效底座接地，T+R+S标准触点

Params

连接类型 插头
公母头 母
固定方向 水平PCB安装
包装数量 100 pcs
运行温度 -25 °C to +70 °C

Features

NRJ6HM-1详细参数参考 Neutrik 原厂官网

特点

  • 高密度纸板包装
  • 一个保持弹簧加强固定插头，避免断开的可能
  • 通过高效的底座接地系统达到电磁兼容保护要求
  • T, R, S标准触点

电气特性

Electrical
触点电阻 < 10 mΩ
触点电阻 < 25 mΩ
绝缘强度 1 kVdc
绝缘电阻 ≥ 1 GΩ @ 500 V dc
单个触点额定电流 3 A
单个触点额定电流 0,50 A @ 50 V (开关触点)
开关触点 3

机械特性

Mechanical
插入力 < 30 N
拔出力 > 10 N
使用寿命 > 10000 次插拔
面板厚度 < 3 mm
接线 水平PCB安装
锁紧装置 保持弹簧
安装方向 后置安装
底座形状 10 mm

材料特性

Material
螺帽 / 螺母 / 垫圈 PA 6.6 15% GR
触点电镀 2 µm Ag
触点 青铜 (CuSn6)
外壳 聚酰胺 (PA 6.6 30 % GR) UL 94 V0

环境报告

Environmental
可焊性 符合 IEC 60068-2-20
运行温度 -25 °C to +70 °C

Application

NRJ6HM-1 是 Neutrik 高性价比连接器，木瓜电子推荐使用该连接器应用到如下设备：

  • HiFi 播放设备
  • 音频测试仪
  • 专业音频、视频设备
  • 高端麦克风设备
